背景

以下方案以UAT环境为例：

为符合安全审计要求，需要对阿里云项目中的ACK集群进行严格的访问控制，具体要求如下：

1. 生产环境的应用仅能访问生产环境的数据库。

2. UAT环境的应用仅能访问UAT环境的数据库。

方案及步骤

方案概述

在阿里云环境中，应用（app）和数据库（db）分别部署在两个不同的ACK集群。app集群的生产环境和UAT环境位于同一子网，并且每个Pod都有独立的IP地址，且出集群时不通过节点IP。

当前应用通过db集群的Service（svc）地址连接数据库，实质上是通过负载均衡（LB）进行通信。为了增强安全性，我们计划通过在LB上配置ACL白名单来限制连接源。但是，由于app集群的生产环境和UAT环境处于同一子网，无法通过网段来配置ACL，因此需要采用固定Pod IP地址来进行访问控制。

方案步骤

1. 固定Pod IP地址：

a) 启用ACK Trunk ENI功能，并创建PodNetworking CRD，以固定StatefulSet类型Pod的IP地址。

b) 由于目前的应用是Deployment类型，而不是StatefulSet，因此需要将Deployment类型的Pod动态转换为StatefulSet类型，以便为Pod提供固定IP。

2. 避免集群内走IPVS表：

a) 在集群内部，默认情况下，使用LB访问时流量会经过ipvs表，这样会导致LB ACL在同集群内无法控制。如果希望流量不经过内部的ipvs表，而是通过集群外部进行负载均衡，必须为Service添加注解，指定外部负载均衡的hostname。通过以下注解，可以确保流量通过集群外部的负载均衡，而不是走集群内部的ipvs表：

service.beta.kubernetes.io/alibaba-cloud-loadbalancer-hostname: "${your_service_hostname}"

b) 作用：该注解指定了负载均衡器的外部域名，使流量可以绕过集群内部的ipvs表，直接通过外部负载均衡器进行路由。

3. ACL白名单控制：

a) 由于生产和UAT环境在同一子网，无法通过子网网段进行ACL控制。解决方法是通过固定Pod的IP地址，并在LB上配置ACL白名单，只允许特定IP地址（即固定的Pod IP）访问数据库，从而提高安全性。

固定Pod IP地址

查看已有集群是否支持使用Trunk ENI功能

• 对于ACK专有集群，无需执行此步骤。但是需要额外申请Trunk实例使用权限。请向ECS提交工单申请即可使用Trunk ENI功能。
• 对于存量ACK托管集群或是由ACK专有集群迁移过来的ACK托管集群，需要查看集群是否支持使用Trunk ENI功能，并修改配置。无需额外申请Trunk实例使用权限。

执行以下命令，检查token配置：

kubectl get secret -nkube-system addon.network.token

预期输出如下所示：

如果存在token配置，则执行下一步；如果不存在token配置，表明该集群不支持使用Trunk ENI功能，请新建集群支持Trunk ENI功能。

开启terway-eniip并为集群启用Trunk ENI功能

1. 登录容器服务管理控制台，在左侧导航栏选择集群。

2. 在集群列表页面，单击目标集群名称，然后在左侧导航栏，选择运维管理 > 组件管理。

3. 在组件管理页面，单击网络页签，找到terway-eniip组件。

4. 在terway-eniip卡片，单击升级，升级terway-eniip组件到最新版本。

如果卡片上没有升级字样，说明当前组件已经是最新版本，请跳过此步骤。

1.开启terway-enniip。

执行如下命令，编辑eni-config：

kubectl edit cm -nkube-system eni-config

编辑YAML文件的eni-config参数：

• 请勿修改其他参数。
• eni-config内容需要为合法JSON格式。

配置参数示例如下：

apiVersion: v1
data:
  eni_conf: |
    {
      "min_pool_size": 0,
      "enable_eni_trunking": true,
      "credential_path": "/var/addon/token-config",
      ...
    }
kind: ConfigMap

执行如下命令，重启terway pods，使配置生效：

kubectl delete pod -n kube-system -l app=terway-eniip

1. 请在terway-eniip参数配置完成后，在组件管理页面的网络页签，安装terway-controlplane组件。安装结束后，在terway-controlplane卡片上可以看到已安装字样。

创建网络自定义资源PodNetworking

Terway增加一种名为PodNetworking的自定义资源来描述网络配置。您可以创建多个PodNetworking来规划不同的网络平面。

1. 登录容器服务管理控制台，在左侧导航栏选择集群。

2. 在集群列表页面，单击目标集群名称，然后在左侧导航栏，选择工作负载 > 自定义资源。

3. 在自定义资源页面，单击使用YAML创建资源。

创建PodNetworking的示例如下：

apiVersion: network.alibabacloud.com/v1beta1
kind: PodNetworking
metadata:
  name: podnetworking-185
spec:
  allocationType:
    type: Fixed # Pod IP分配的策略，可以取值为Elastic或Fixed。
    releaseStrategy: Never # 只有将type配置为Fixed时，releaseStrategy参数才有效；type的配置为Elastic时，无需配置releaseStrategy和releaseAfter参数。
    releaseAfter: "1h" # 在releaseStrategy为TTL模式下，releaseAfter参数才有效。
  selector:
    namespaceSelector:
      matchLabels:
        appname: "185"
status:
  status: Ready

为命名空间添加匹配标签

在部署PodNetworking自定义资源后，需要为指定命名空间增加匹配的标签，确保与PodNetworking的规则相匹配。

kubectl label ns abc-185-7db8e  appname="185"

手动改造deployment创建应用Pod

当创建Pod时，Pod将根据标签与PodNetworking资源进行匹配。如果Pod没有匹配到任何PodNetworking资源，它将默认使用ENI提供的IP。如果有匹配的PodNetworking，Pod将按照该资源定义的配置来分配ENI。

apiVersion: apps/v1
kind: StatefulSet
metadata:
  labels:
    log_temp_id: rowBased
    projectkey: abc-ba7b5
  name: abc-ba7b5
  namespace: abc-185-7db8e
spec:
  replicas: 2
  revisionHistoryLimit: 10
  selector:
    matchLabels:
      log_temp_id: rowBased
      projectkey: abc-ba7b5
  template:
    metadata:
      labels:
        log_temp_id: rowBased
        projectkey: abc-ba7b5
    spec:
      affinity:
        nodeAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
            nodeSelectorTerms:
            - matchExpressions:
              - key: kubernetes.io/os
                operator: In
                values:
                - linux
              - key: nodeGroup
                operator: In
                values:
                - share-pod-uat-49db4
      containers:
      - env:
        - name: CCE_ENV
          value: uat
        image: cmp-registry.abc.com.cn/library/abc-ba7b5:v10
        imagePullPolicy: IfNotPresent
        name: abc-ba7b5
        resources:
          limits:
            cpu: "2"
            memory: 4Gi
          requests:
            cpu: 200m
            memory: 409Mi
        terminationMessagePath: /dev/termination-log
        terminationMessagePolicy: File
      dnsPolicy: ClusterFirst
      restartPolicy: Always
      schedulerName: default-scheduler
      securityContext: {}
      terminationGracePeriodSeconds: 30

改造后将deployment副本改为0：

kubectl -n abc-185-7db8e scale deployment abc-ba7b5 --replicas 0

避免集群内走IPVS表

在集群内部，默认情况下，使用LB访问时流量会经过ipvs表，这样会导致LB ACL在同集群内无法控制。如果希望流量不经过内部的ipvs表，而是通过集群外部进行负载均衡，必须为Service添加注解，指定外部负载均衡的hostname。

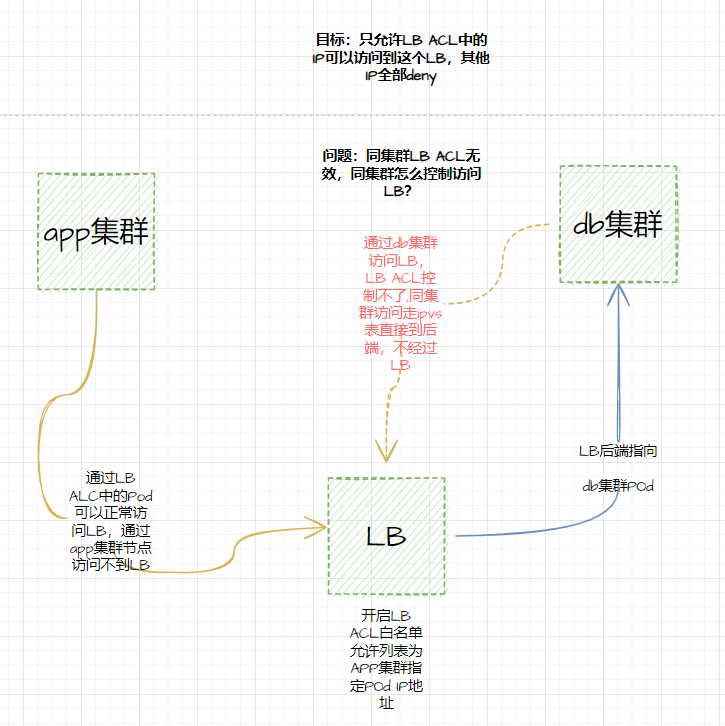

如下图：如果不添加注解则会出现如下情况

kubectl -n abc-185-7db8e edit svc abc-185-mysql-svc
apiVersion: v1
kind: Service
metadata:
  annotations:
    service.beta.kubernetes.io/alibaba-cloud-loadbalancer-hostname: abc-185-mysql-svc
...

kubectl -n abc-185-7db8e get svc abc-185-mysql-svc

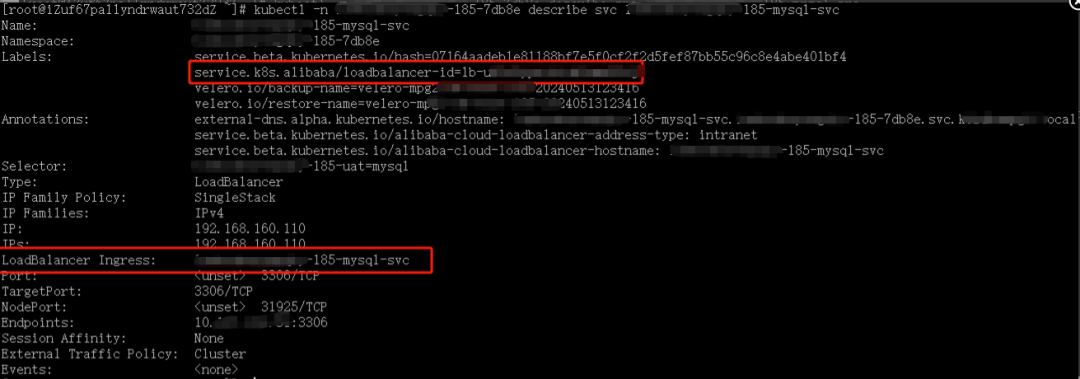

kubectl -n abc-185-7db8e describe svc abc-185-mysql-svc

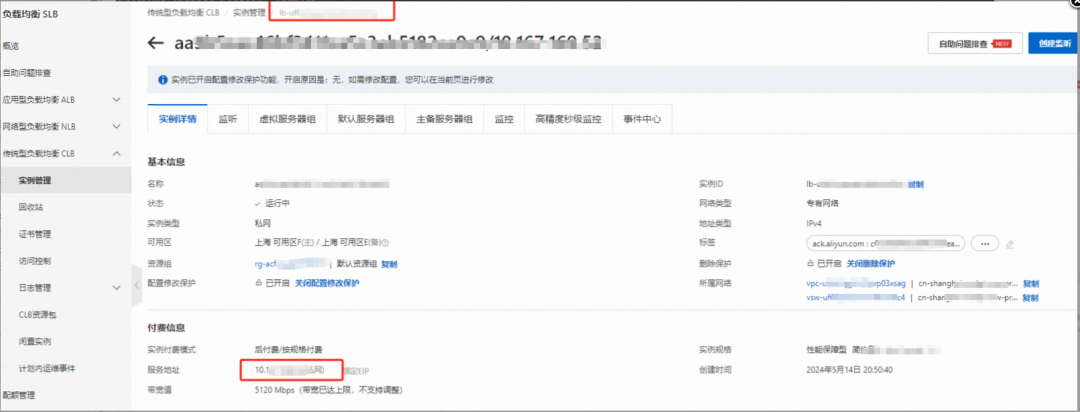

加上此注解后，在k8s层面看不到LB IP地址了，需要通过lb id在阿里云控制台进行查看

ACL白名单控制

由于生产和UAT环境在同一子网，无法通过子网网段进行ACL控制。解决方法是通过固定Pod的IP地址，并在LB上配置ACL白名单，只允许特定IP地址（即固定的Pod IP）访问数据库，从而提高安全性。

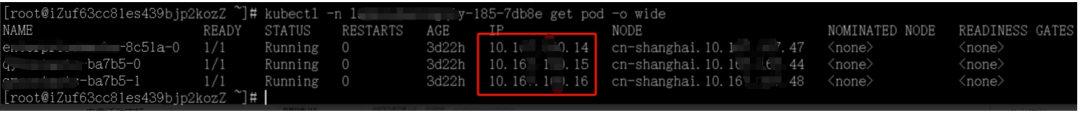

查看uat环境app pod ip

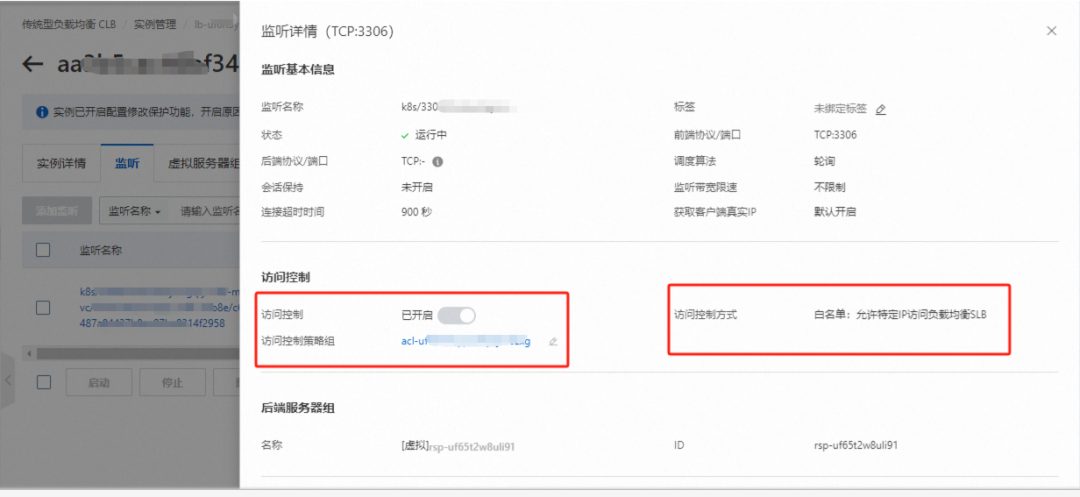

设置访问控制策略组

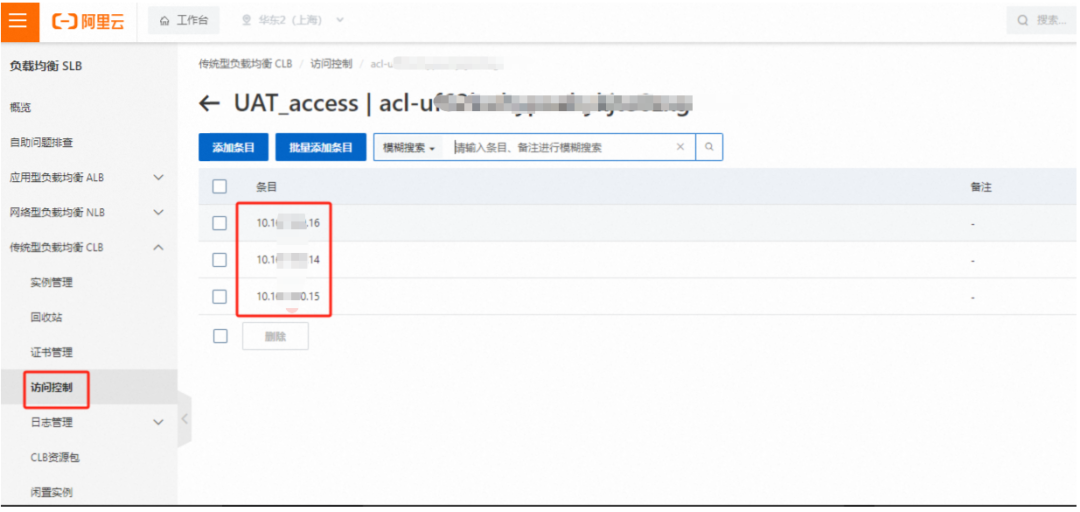

设置访问控制白名单

扩展

同集群内LB ACL不生效，我们是通过在LB添加注解方式实现，如果要真正限制住db集群的pod访问，可以通过k8s networkpolicy实现。这样不仅限制住LB的访问，pod的访问也被限制住。

启用ACK集群网络策略

前提条件：已创建ACK托管集群或ACK专有集群，且集群网络插件为Terway。

1. 登录容器服务管理控制台，在左侧导航栏选择集群。

2. 在集群列表页面，单击目标集群名称，然后在左侧导航栏，选择运维管理 > 组件管理。

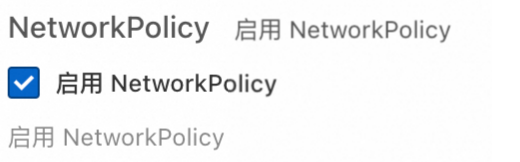

3. 单击网络页签，定位terway-eniip组件并单击右下角的配置，勾选启用 NetworkPolicy，然后单击确定。

对没有启用DataPath V2的集群，开启NetwokPolicy功能对已有节点不能立即生效，您需要重启节点才能生效。

通过网络策略限制指定IP列表可以访问特定标签下namespace的所有pod

这条策略和LB ACL的白名单保持一致

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: allow-specific-ip-only
  namespace: abc-185-7db8e  # 目标命名空间
spec:
  policyTypes:
    - Ingress
  ingress:
    - from:
        - ipBlock:
            cidr: 10.X.X.14/32
        - ipBlock:
            cidr: 10.X.X.15/32
        - ipBlock:
            cidr: 10.X.X.16/32
  podSelector: {}  # 选择该命名空间下所有的 Pod

下面这条策略是拒绝所有浏览访问，可以用来debug:

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: default-deny-all
  namespace: abc-185-7db8e
spec:
  podSelector: {}  # 选择命名空间中的所有 Pod
  policyTypes:
- Ingress
